PhoneStrip - új szabadalom a rezgéscsillapításban
A rezgéscsillapítást az ipar különböző ágazataiban eddig kizárólag rugók alkalmazásával oldották meg.
A Wolf Bavaria Magyarország - Hang és Tűz Kft. ezen szakcikkben egy új, szabadalmaztatott terméket mutat be, a PhoneStrip-et, amely a rezgéscsillapítást már nem rugóként, hanem a PhoneStrip egyedi tulajdonságával valósítja meg. A termék alkalmassága a rezgéscsillapításra, melyet az elvégzett kísérletek is bizonyítanak, a PhoneStar Csendlapok hanggátlásban használt természetes anyagainak fizikai tulajdonságain alapul. Ez a különleges tulajdonság alkalmazható az épületek válaszfalainál, a födémek és falak csatlakozásánál, lépcsők és födémek találkozásánál, a könnyűszerkezetes épületek szerkezeti csatlakozásainál is a megkerülő hangok csillapítására.
Miért állítjuk azt, hogy a PhoneStrip nem rugóként működik, mint az eddig megszokott módszerek? Mert a rezgésátvitelt, mint zajcsillapítást a termék speciális alkotóeleme, a homokszemcsék belső súrlódása által éri el.
Két különböző vizsgálat alapján a következő ábrákon mutatjuk meg az alakváltozás és a vizsgálat időbeli igénybevételét.

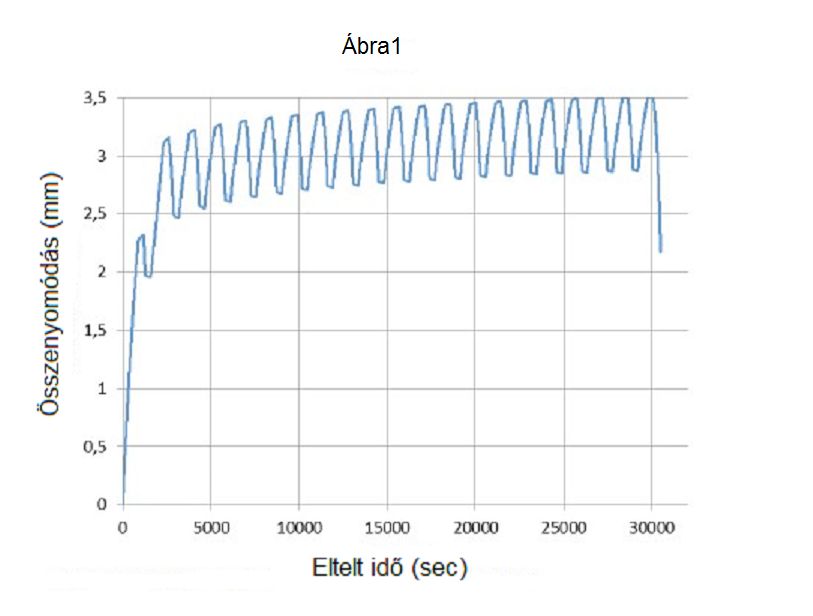

Az első ábra a présgép erőkifejtését mutatja, amely időben (8 óra alatt) a termék alakváltozását hivatott feltárni. Jól megfigyelhető az első préselés által kifejtett erő hatására a PhoneStrip néhány mm-es összenyomódása, viszont a terhelési impulzusok előrehaladtával az alakváltozás egyre kisebb, míg úgy 5-6 óra folyamatos terhelést követően a PhoneStrip összenyomódása megáll, alaktartó marad, nem formálódik el, bírja a terhelést. De az ábra még ennél is sokkal többet elárul! A présgép maximális erőkifejtése a PhoneStrip próbatestre 500 kN, ami a présgép maximális kapacitása. Ekkora terhelés alatt a 2-3 mm alakváltozás abszolút csúcskategóriás teljesítmény!

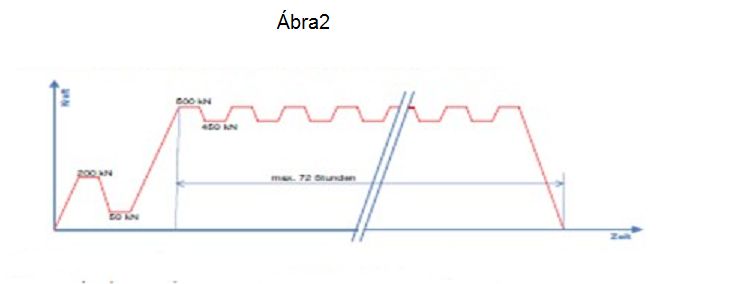

Az második ábra azt mutatja, hogy a PhoneStrip a tartós igénybevétel esetében sem szenvedett el további alakváltozást, amely az első 8 órában ne történt volna meg. A teherbírásra vonatkozó minőségi vizsgálat a következőképpen történik. A PhoneStrip-et azonnal a présgép maximális nyomóképességének 40%-ával megterhelik (200 kN), majd ezt visszaengedik 50 kN-ra (a prés teljesítőképességének 10%-a), majd 500 és 450 kN nyomás alatt tartják váltakozva egyenletes időközönként 72 órán keresztül. A teszt megállapítja, hogy a PhoneStrip teherbírása legalább 23 N/mm2.
A teherbírásnak azért van óriási jelentősége, mert a megkerülő hangok megfogására különböző anyagokat használnak, ami általában egy vékony szivacsréteg (ez a leggyakoribb alkalmazás, mert olcsó). A probléma ezzel az, hogy amint a néhány mm vastagságú szivacs terhelést kap, azonnal összenyomódik olyan mértékben, hogy a szerkezet szinte rögtön fizikai kapcsolatba kerül a falakkal, födémekkel. Ettől kezdve a megkerülő hangok átterjednek a felületekre és ellenállás nélkül tovább közvetítik azt. A PhoneStrip-pel ez nem történhet meg. Ráadásul ez a különleges új termék a mély frekvenciákban 135 Hz-ig kimondottan jól teljesít, ami így a szomszédból jövő TV, HiFi, dobolás és egyéb mélyfrekvenciás zajokat nagymértékben megszűri.

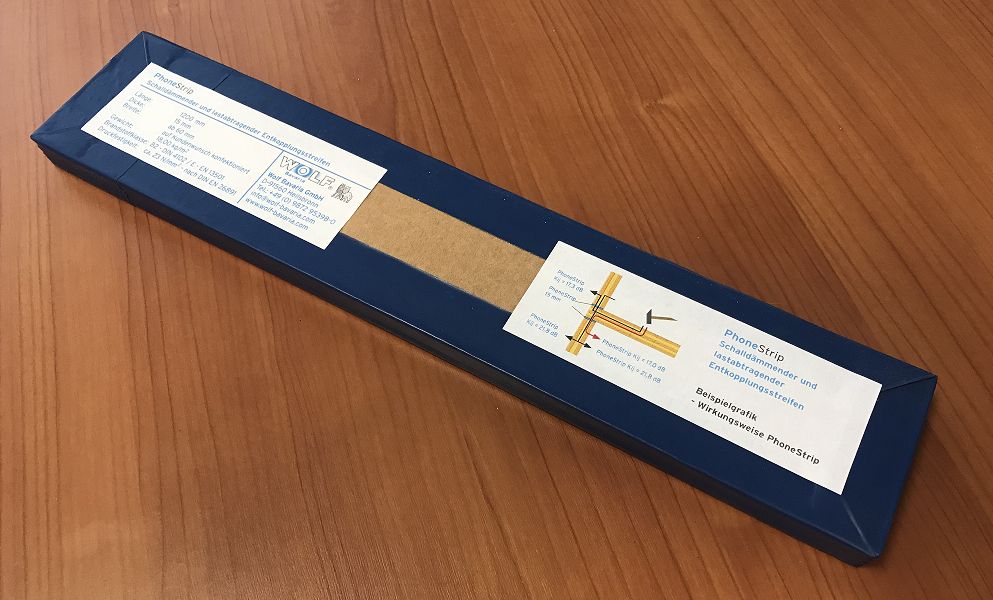

PhoneStrip jellemzői:
- Statikai szempontból alkalmazható, válaszfalak esetében teherhordó.
- A CE minősítés az ETA-ban már megtalálható!
- A PhoneStrip saját CE minősítése előkészítés alatt van.
- A PhoneStrip egyedülállóan kiváló minőségű, szabadalmaztatott termék.
Fizikai paraméterek:
| Hosszúság: | 120 cm +/- 3 mm | |
| Szélesség: | 50mm-től 800 mm-ig | |
| Vastagság: | 15 mm +/- 3mm | |
| Sűrűség: | 1200-1350 kg/ m3 | |
| Súly: | 18 kg/m2 | |
| Tűzállósági osztály: | B2/E | DIN 4102/EN 13501 |
| Nyomószilárdság: | 23 N/mm2 | DIN EN 26891 |
| Kij-érték L-formában | 16 dB | EN ISO 10848-1:2006 |
| Hővezetőképesség: | 0,17 W/(mK) | DIN 4108-3:2001-07 |

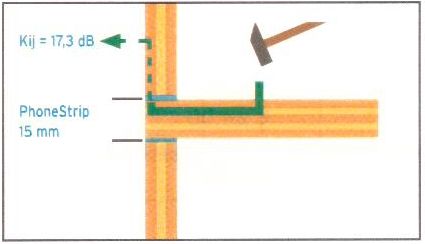

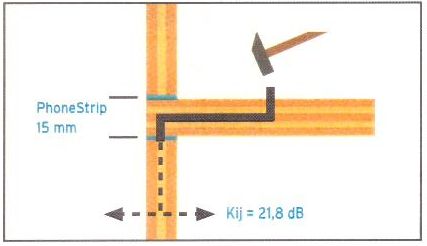

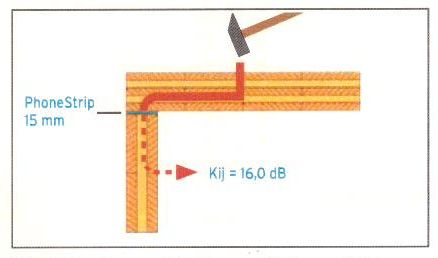

A fizikai vizsgálatok után nézzük meg a PhoneStrip hangszigetelésben betölthető szerepét, amely jelentősnek mondható építőipari alkalmazási lehetőségekben a padló és mennyezeti födémek, valamint a falak kapcsolatánál. Mivel a PhoneStrip hatásfoka független a rá nehezedő súlyoktól, ezért épületek belső válaszfalainál (tégla, vázkerámia, gázbeton, beton) minden további nélkül tervezhető és alkalmazható. Sőt, a PhoneStrip minél nagyobb terhelést kap, annál jobban ellenáll a megkerülő hangoknak. Az eddig ismert adatok a készházakra vonatkoznak, de a vizsgálatok tovább folynak a tégla és betonépületek területén. A tapasztalatok ugyanis azt mutatják, hogy a PhoneSrip szenzáziósan ellenáll a megkerülő hangoknak, amely az építőipar rég ismert problémája. Az alábbi ábra megmutatja az összes kopogóhangokra vonatkozó megkerülési lehetőséget, amely lehet L-, és T-formában. A PhoneStrip csillapítási értéke az ábrán dB-ben van feltüntetve.

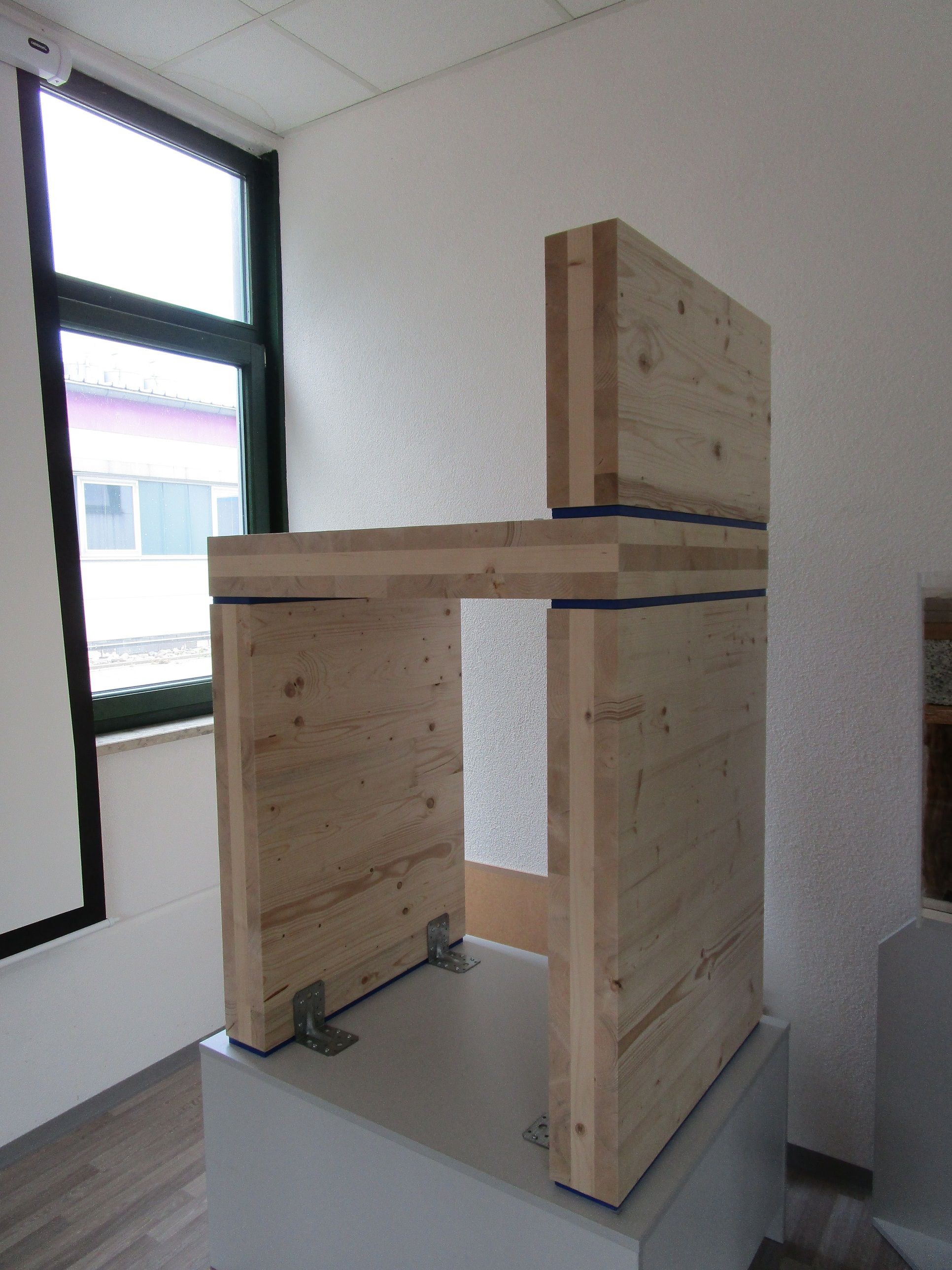

A készházak esetében a falak és a födémek egymásra történő felfekvése nem biztosít elég tömeget ahhoz, hogy a megkerülőhangok egyik épületelemből a másikba átjussanak. Viszont a megkerülő hangok úgy működnek, hogy a zajforrás irányából az azt körülvevő épületelemeken keresztül (padló, falak mennyezeti födém) továbbhaladnak a felületeken és a megfelelő ellenálló közeg hiányában megjelennek a felületek túloldalán, megkerülve azt. A megkerülő hangok továbbterjedése lég- és kopogó hangokra is vonatkozik. Ennek kiküszöbölésére a PhoneStrip kiválóan alkalmas, hiszen teherbírása (23N/m2) többszöröse a fenyőfa elemek teherbírásának (5,6-7,8N/mm2). A különleges teherbírást annak is köszönheti, hogy a tömörített homok egy vízzárásra is alkalmas nagy nyomóenergiának is ellenálló ragasztószalaggal van lezárva, amely a teher alatti alakváltozást rugalmasan felveszi.
